mma绘制带方向的3D曲线

问题描述

绘制3D曲线的时候，特别是ParametricPlot3D的时候，我们期望绘制的曲线上带有箭头来标注曲线的方向

解决方案

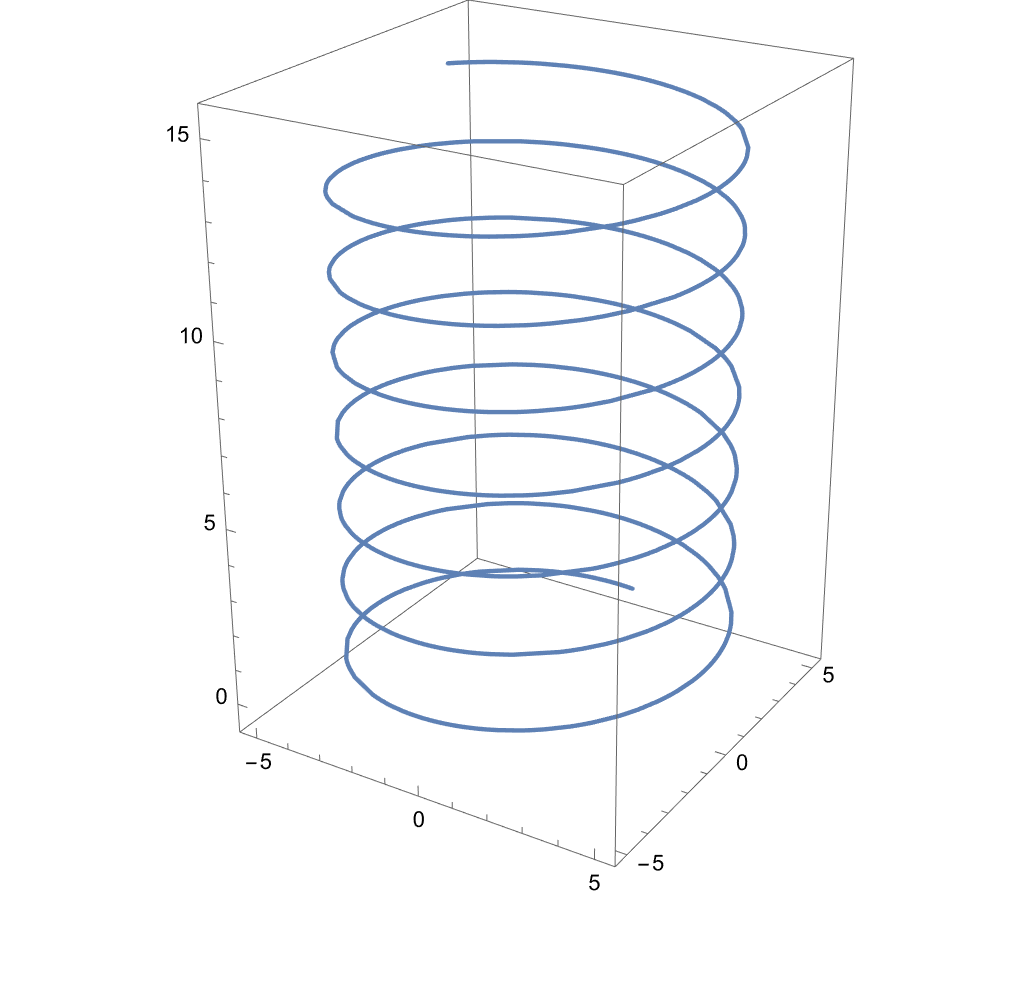

对简单的曲线：

p1 = ParametricPlot3D[{-5 Sin[3 t], 5 Cos[3 t], t}, {t, 0, 15}];

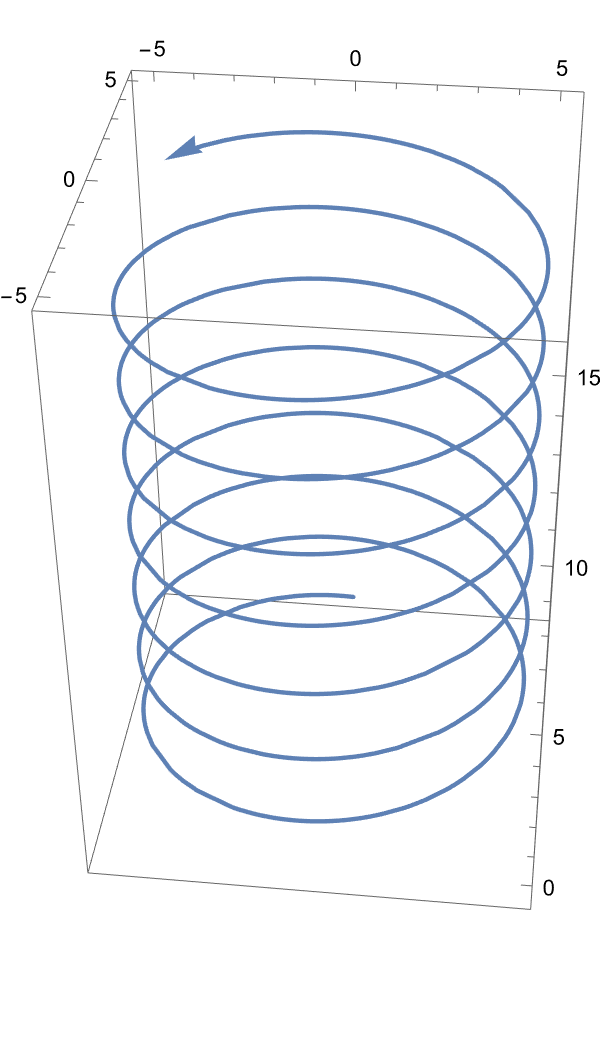

简单方案——单箭头

p1 = ParametricPlot3D[{-5 Sin[3 t], 5 Cos[3 t], t}, {t, 0, 15}];
p1 /. Line -> Arrow

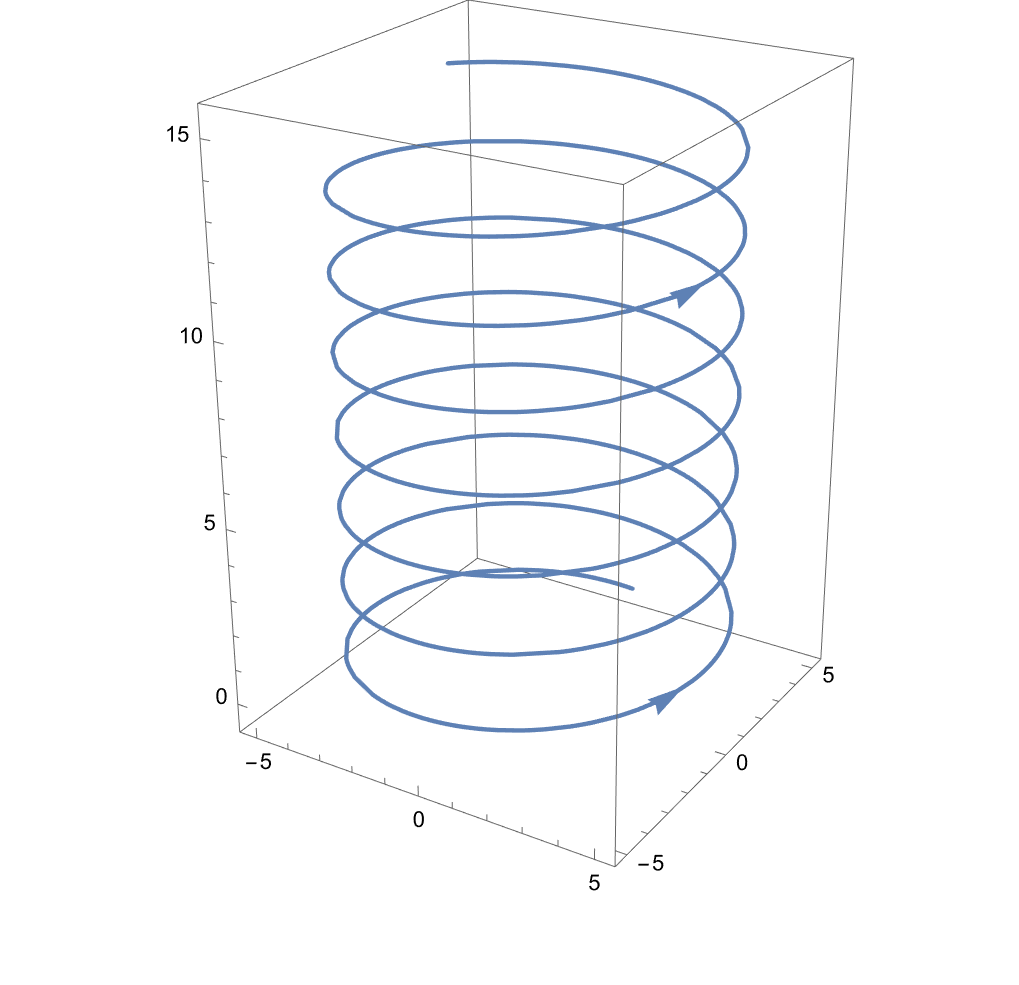

复杂方案——多箭头

p1 = ParametricPlot3D[{-5 Sin[3 t], 5 Cos[3 t], t}, {t, 0,
   15}]; arrowheads =
 Arrowheads@Transpose[{ConstantArray[Large, 2], {0.1, 0.8}}];
p1 /. Line[pts_] :> {arrowheads, Arrow[pts]}

其中给了2个箭头，分别为曲线的0.1和0.8节点处

参考

• plotting - Adding arrow head at the end of ParametricPlot3D - Mathematica Stack Exchange
