CSharp调用matlab

本文由 简悦 SimpReadopen in new window 转码， 原文地址 https://blog.csdn.net/qq_45689779/article/details/116837363open in new window

最近正在学习如何使用 C# 调用 Matlabopen in new window 的代码，查阅了很多相关资料，踩了不少坑 ，不过终于解决了问题。

**软件环境：**C#: Visual Studio 2013 MATLAB : MATLAB R2020b

note

亲测dotnet core 6.0 和 Matlab R2022a可以，但是求解精度感觉不太好

(MATLAB 是使用学校邮箱注册的正版软件，Vs2013 用的是破解版，之后也成功测试了 Vs2017)。

1. MATLAB 工具包安装

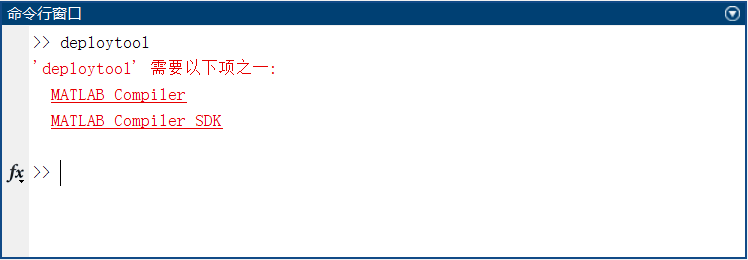

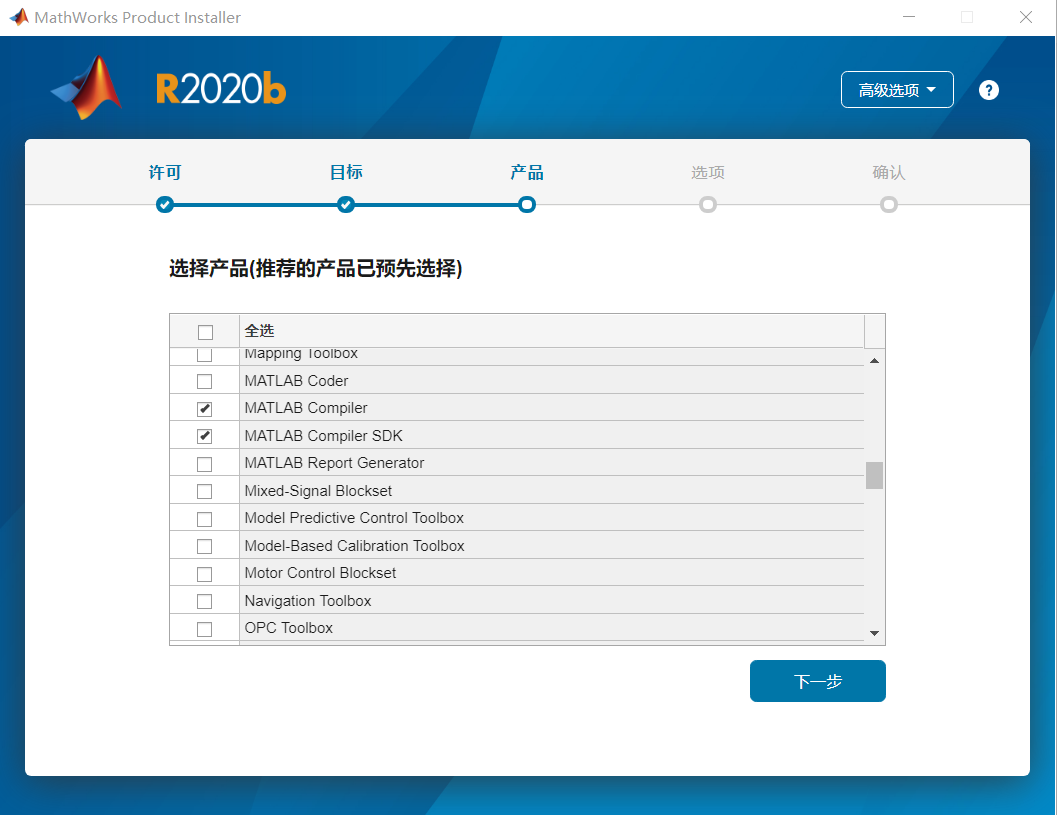

需要安装 MATLAB Compiler 和 MATLAB Compiler SDK 两个工具包 (缺一不可)，一种可行的方法是用安装程序安装；另一种方法是：在命令行窗口输入： deploytool，点击 MATLAB Compiler 和 MATLAB Compiler SDK 进入到 附加功能资源管理器 界面中，这里安装的是 MATLAB Compiler SDK，因为安装 MATLAB Compiler SDK，会连带安装MATLAB Compiler；

2. 编写 MATLAB 程序

编写一个简单的 加法 函数 (保存为 addNum.m)；

function result = addNum(a,b)   result = a + b;   end     ​

3. 封装为 Dll

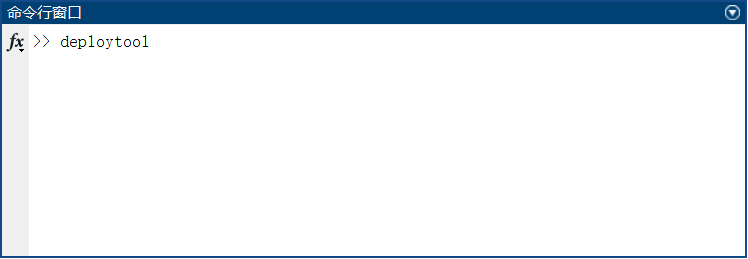

(1) 在命令行窗口输入： deploytool；

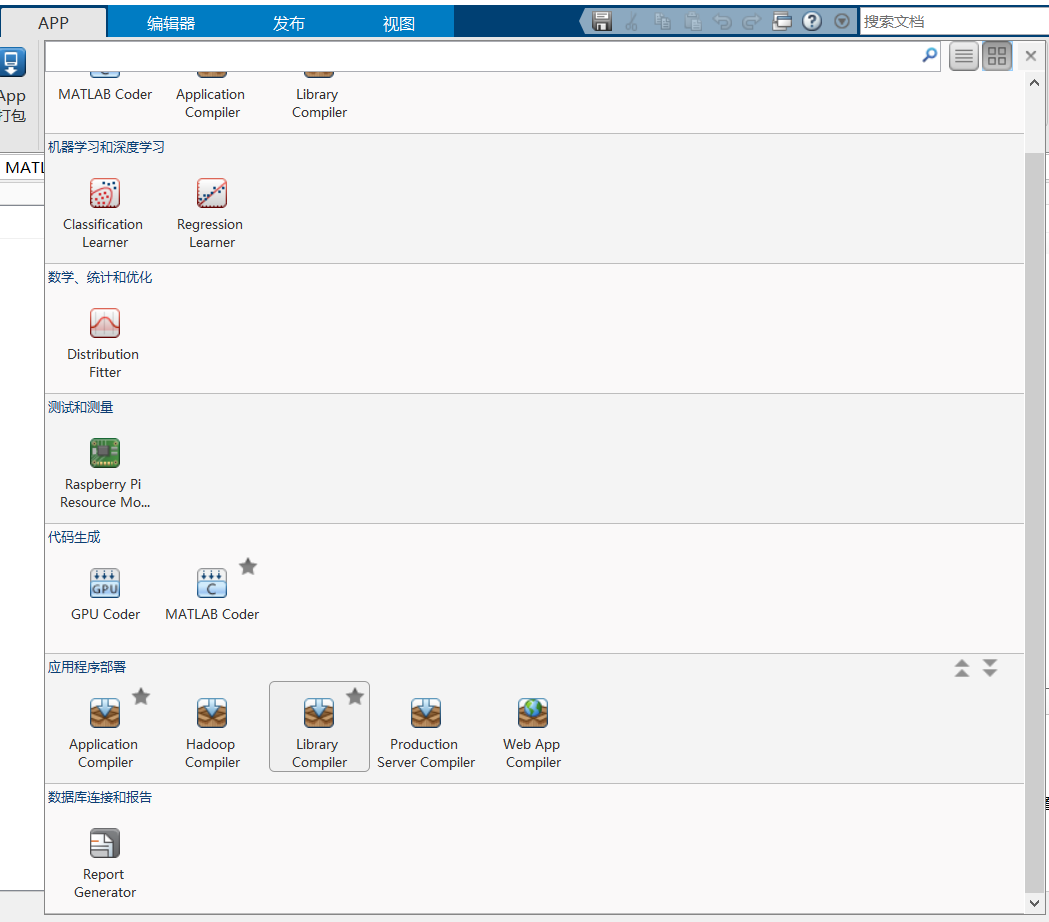

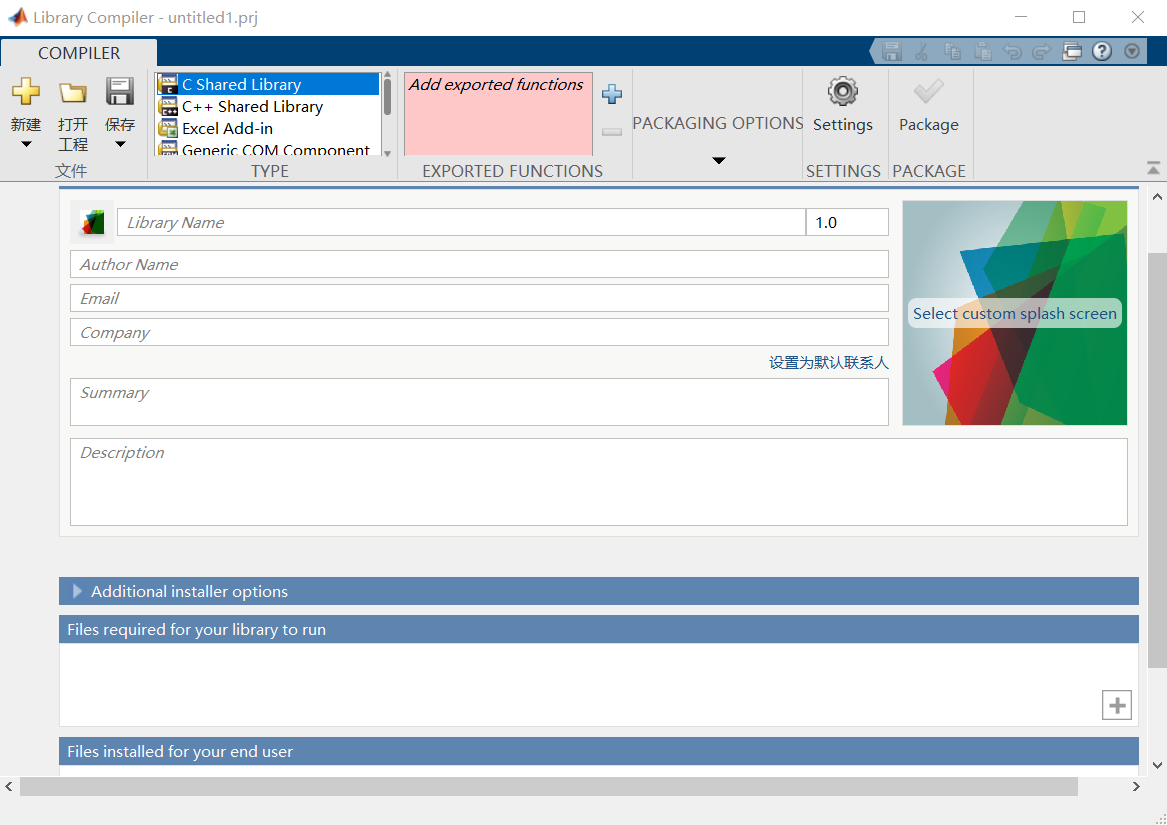

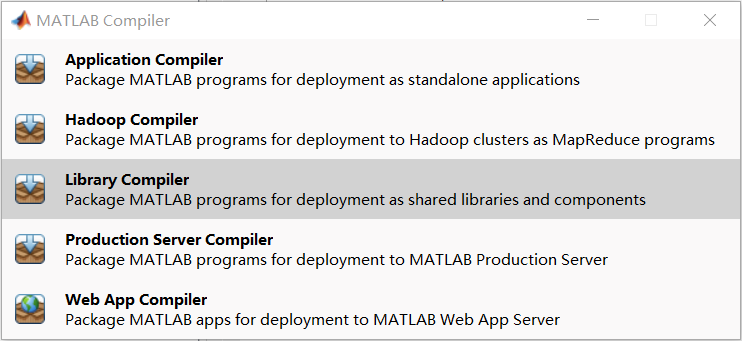

在弹出的 MATLAB Compiler 窗口中 选择 Library Compiler；或者也可以通过上方 编辑器 旁边的 APP，右边的下拉按钮，在 应用程序部署 中也可以找到 Library Compiler，(2) 在 Library Compiler 界面中，只需要执行下面三个步骤：

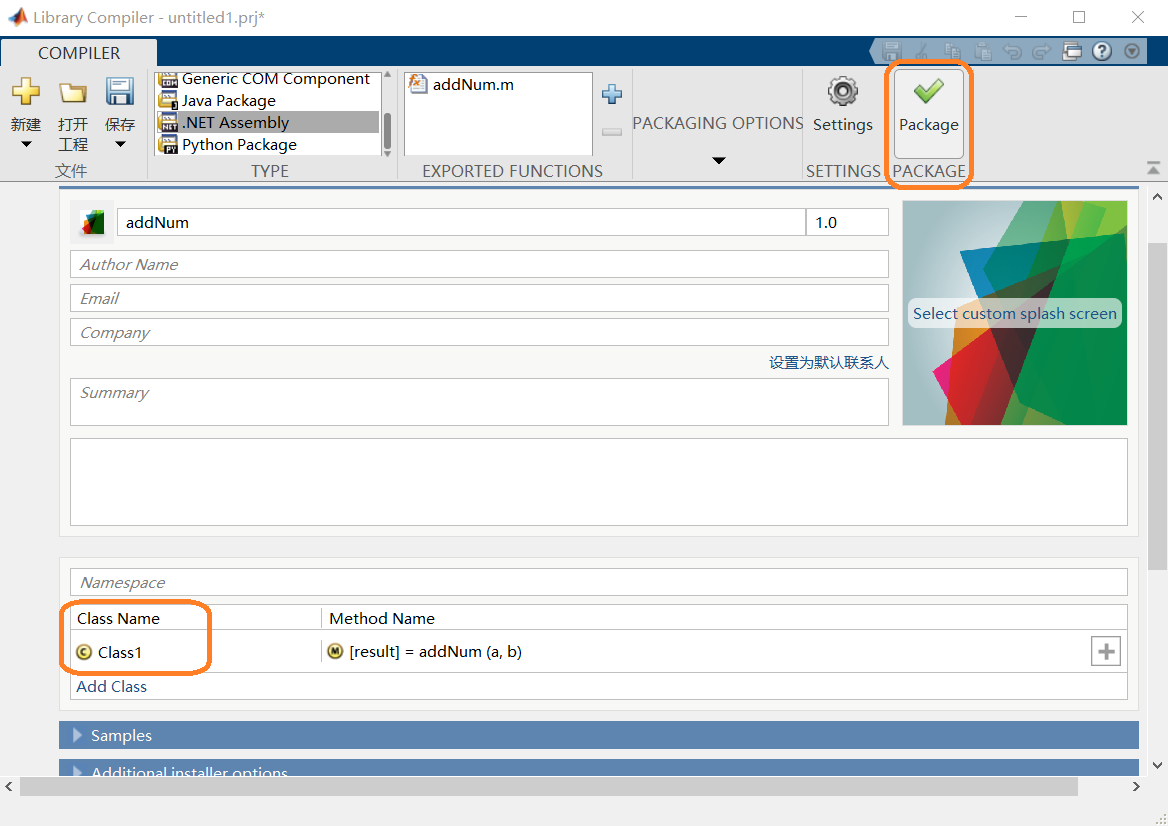

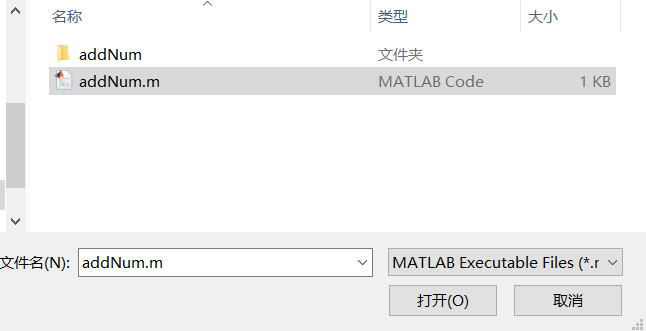

第一步：下拉 TYPE 的滑动条，选择其中的 .NET Assembly；第二步：点击 EXPORTED FUNCTIONS 的加号，添加所写函数保存的. m 文件的路径；

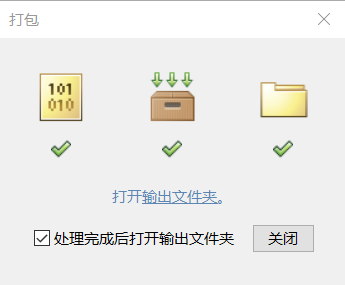

第三步：类的名字可以自己设置，这里保持默认的 Class1 ；最后点击 Package。路径可以选择和. m 文件在同一文件夹下，然后等待打包完成。至此 MATLAB 对. m 文件内函数的封装已经完成。

1. Vs 配置

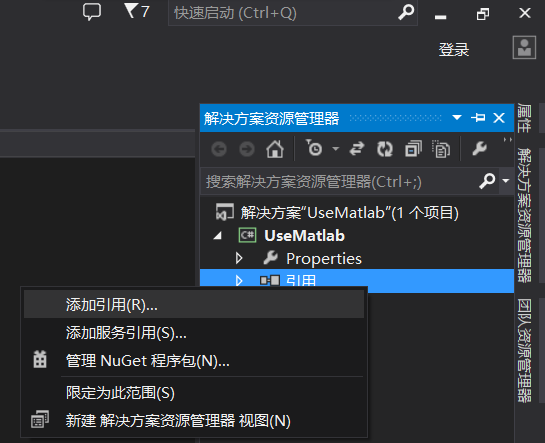

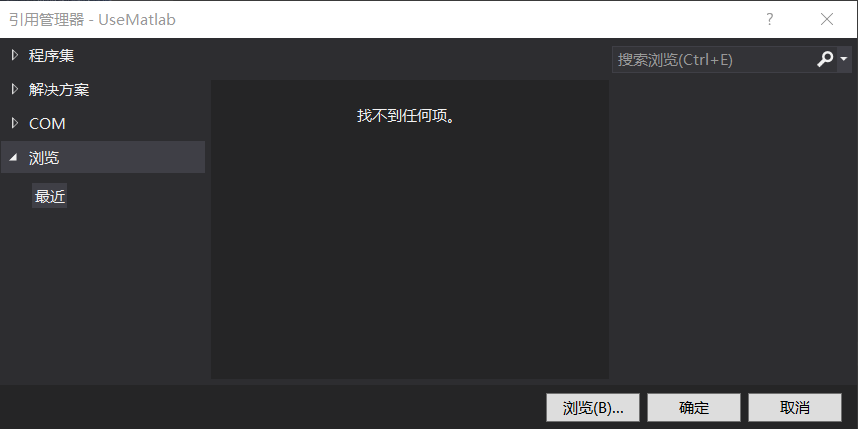

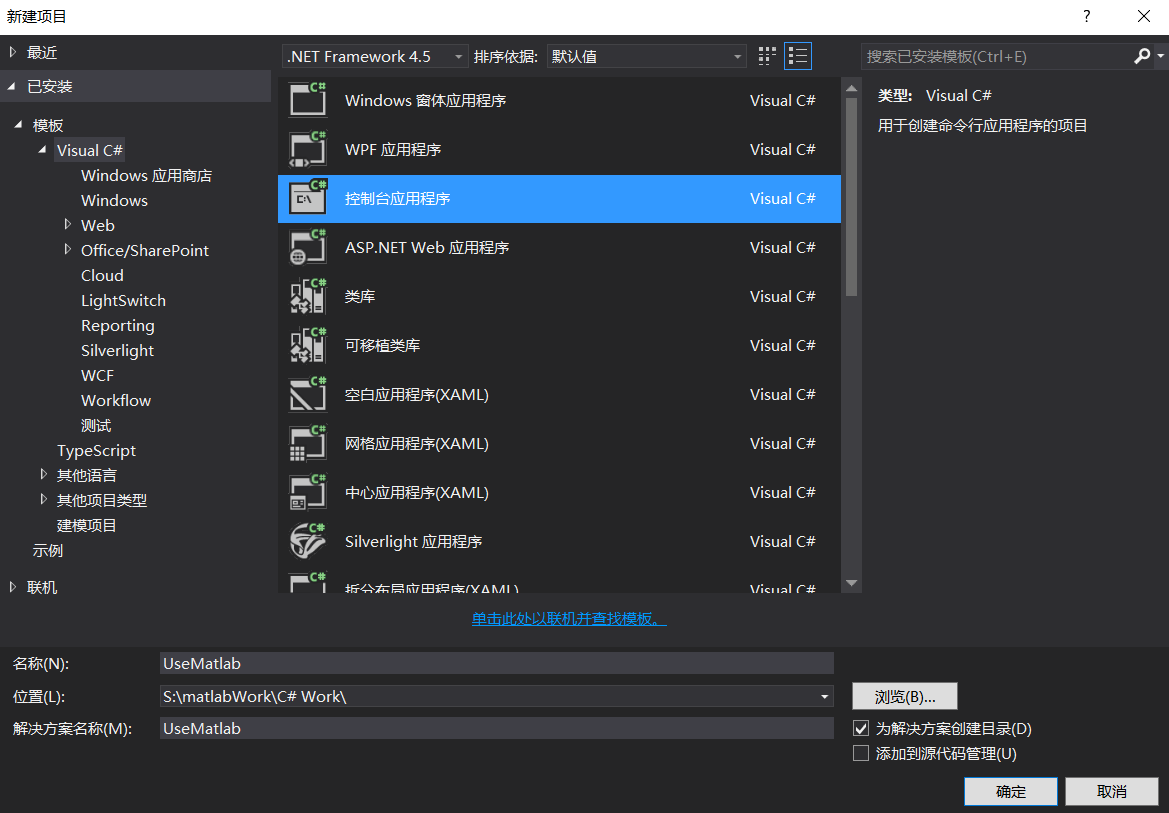

第一步：打开 Visual Studio 2013，新建项目，这里使用的是 控制台应用程序，给定名称、设置好路径后，点击 确定 ，创建项目。第二步：在 解决方案资源管理器 中，右键 引用，点击 添加引用点击 浏览 ，找到之前 MATLAB 封装后生成的文件夹，打开文件名为 for_redistribution_files_only下的 addNum.dll，

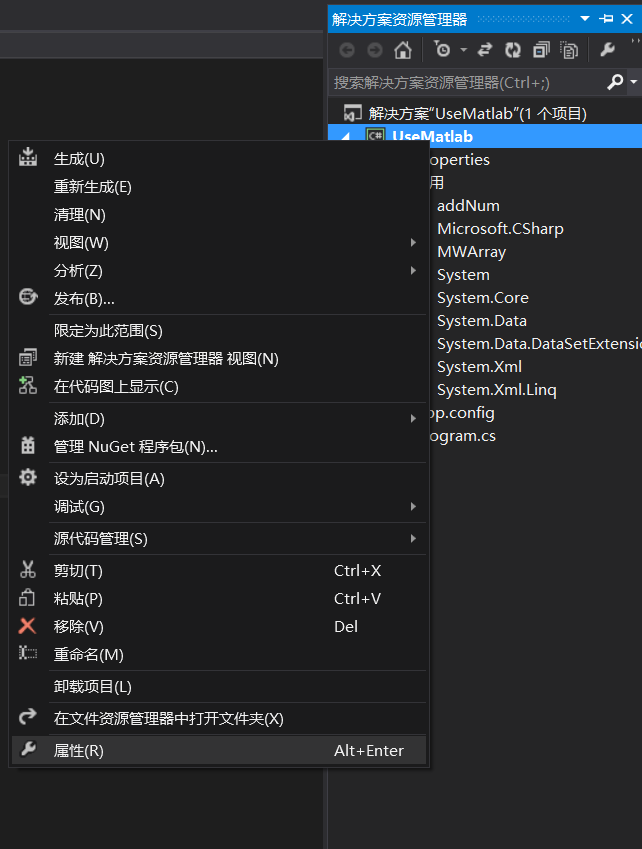

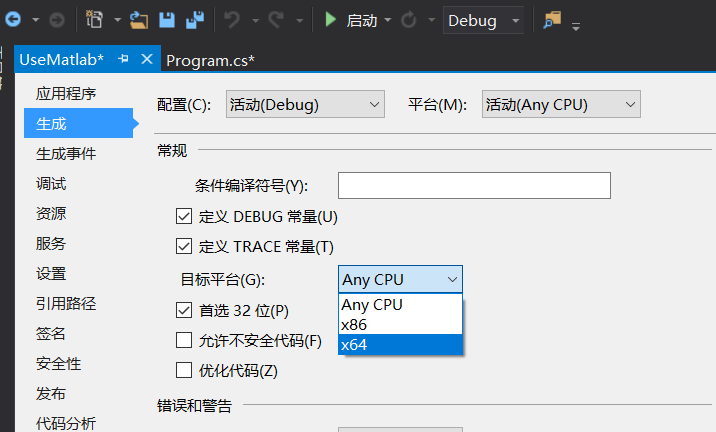

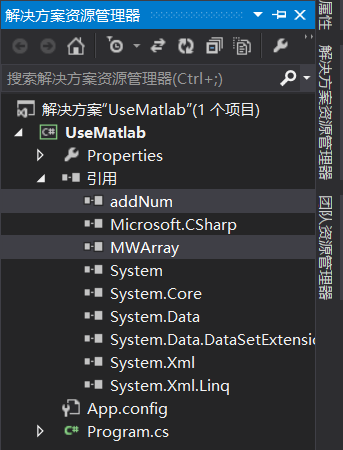

进行添加，然后还需添加一个 MWArray.dll 用于 C# 和 MATLAB 之间的数据传递，路径是：MATLAB 安装的文件夹 / toolbox / dotnetbuilder / bin / win64 / v4.0；添加完成后可以看到 addNum 和 MWArry 已经在 引用 中；第三步：右键 项目，点击 属性 ，(这一步也是最坑的，花费了大量时间才找到解决办法)；左边一栏中，选择 生成，将 目标平台，修改为 x64；

note

这一步x64平台我自己没用到

2. 编写 C# 程序

这里用最简单的一个例子进行测试：

using System; using addNum; using MathWorks.MATLAB.NET.Arrays; ​ namespace UseMatlab {   class Program   {       static void Main()       {           Class1 demo = new Class1();           MWArray a = 1, b = 2, c;           c = demo.addNum(a, b);           Console.WriteLine("a:{0},b:{1}", a, b);           Console.WriteLine("c:{0}",c);       }   } } ​

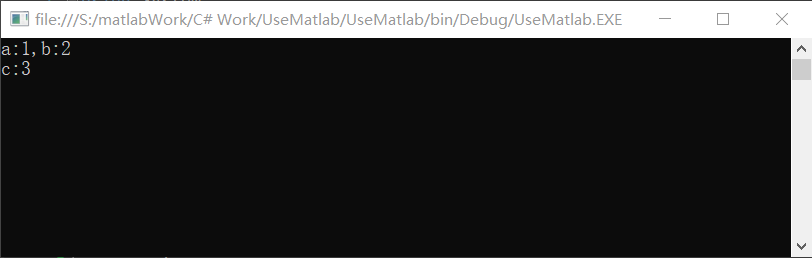

点击启动，需要稍等一会，控制台上即可显示输出结果。

3. 额外测试

note

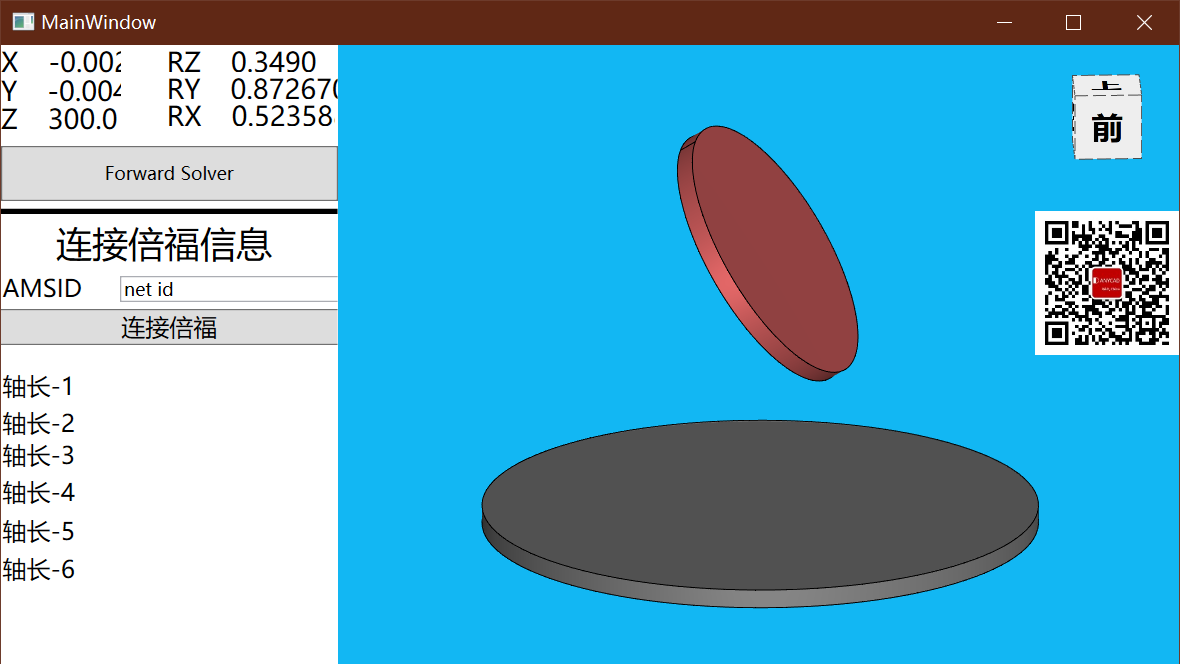

我的测试参考StewartInBeckhoff，实现了从倍福读取6轴长度，使用Matlab导出dll求解正解，使用工业软件图形开发平台 | AnyCAD三维控件open in new window显示3D模型的结果

Pasted image 20221108204312

之后又尝试了 C# 调用 Matlab 的 plot 功能，将原来写的 addNum 函数进行修改：

function result = addNum(a,b)   result = a + b; ​   x = -5:0.1:5;   y = sin(x);   plot(x,y);   end     ​

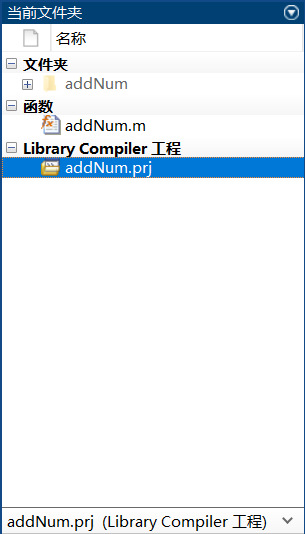

代码修改后，双击 addNum.prj 工程文件，点击 Package，对函数重新进行打包；此时 Vs 端 不需要 重新添加引用，直接点击 启动，即可运行代码，控制台窗口 显示数字后，弹出 Matlab plot函数运行后的 Figure 窗口。至此，完成 C# 对 Matlab 函数的调用。

  1. MATLAB 需要安装两个工具包 ：MATLAB Compiler 和 MATLAB Compiler SDK ;

  2. MATLAB 封装的 步骤 和 路径 要清楚；

  3. VS 端 需要 添加 两个引用：addNum.dll 和 MWArray.dll；

  4. VS 端 生成的 目标平台 一定要改为 x64。

网络上能够查到很多关于 C# 调用 Matlab 代码的资料，但是绝大多数的步骤不是很全面，十分不方便学习和参考。经过大量的查询和测试后，终于找到了一个解决问题的办法，于是总结并分享给大家。
